작은 소형 온도 조절 장치
SNTOOM
제품 장점 및 기능
작고 휴대용 디자인
작고 휴대용 디자인
에너지 효율
설치하기 쉽습니다
내구성있는 구조
다목적 응용 프로그램
설치 및 지침
필요한 모든 도구를 수집하고 설치 표면이 깨끗하고 평평한 지 확인하십시오. 온도 조절 장치 구성 요소에 손상이 있는지 확인하십시오.

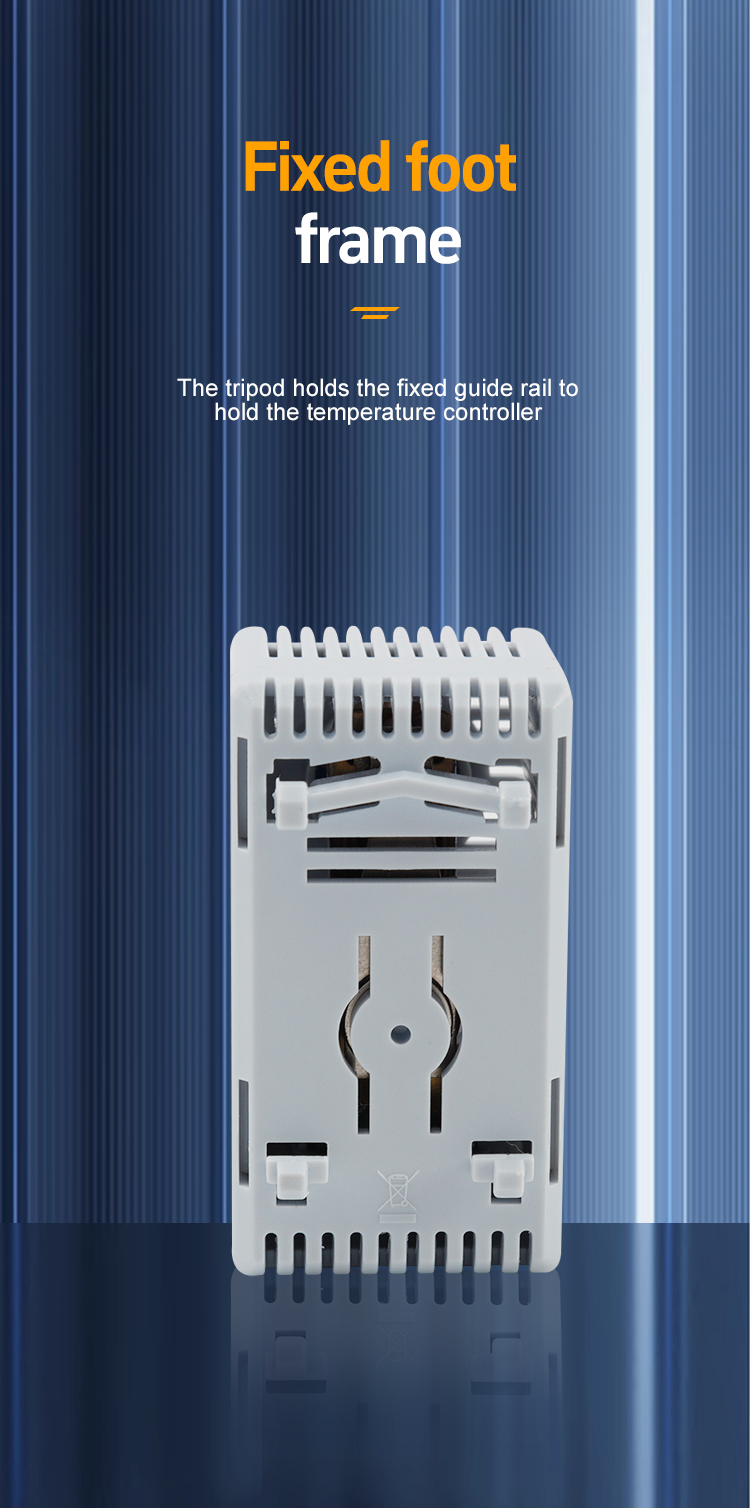

나사를 사용하여 고정 발 프레임을 원하는 위치에 고정 된 풋 프레임을 부착하십시오. 온도 조절 장치를지지하기 위해 단단히 고정되어 있는지 확인하십시오.

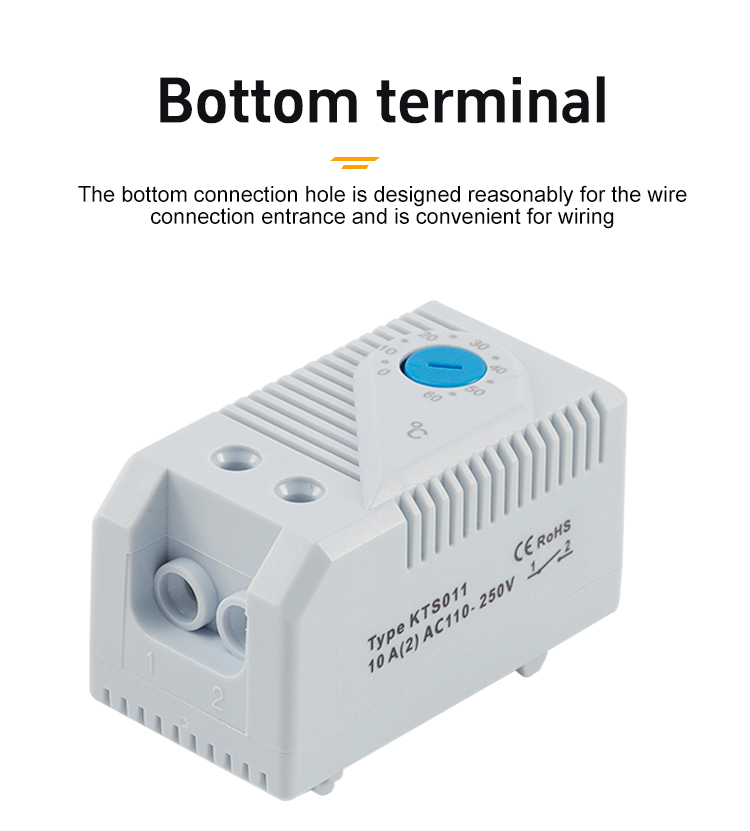

전원 전선을 온도 조절 장치의 하단 단자에 연결하십시오. 올바른 배선을 위해 다이어그램을 따르십시오.
온도 조절 장치를 고정 풋 프레임에 조심스럽게 배치하여 간격없이 콧물에 적합하고 안전하게 맞도록합니다.
온도 조절기의 전압 조정 기능을 사용하여 요구 사항에 따라 전압 설정을 조정하십시오.
전원을 켜고 온도 조절 장치를 테스트하여 올바르게 작동하는지 확인하십시오. 온도 제어 감도를 확인하고 필요한 조정을하십시오.
참고 : 작고 소형 온도 조절 장치가 열원에서 멀리 떨어진 평평하고 안정적인 표면에 설치되도록하십시오. 정확한 작동과 수명을 보장하기 위해 수분과 극한 온도를 피하십시오.

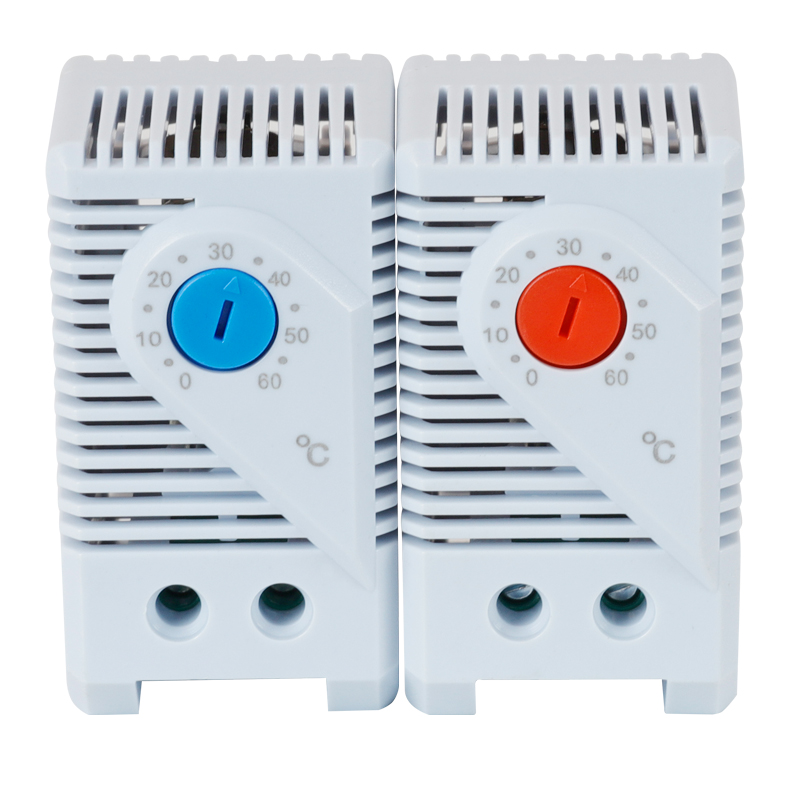

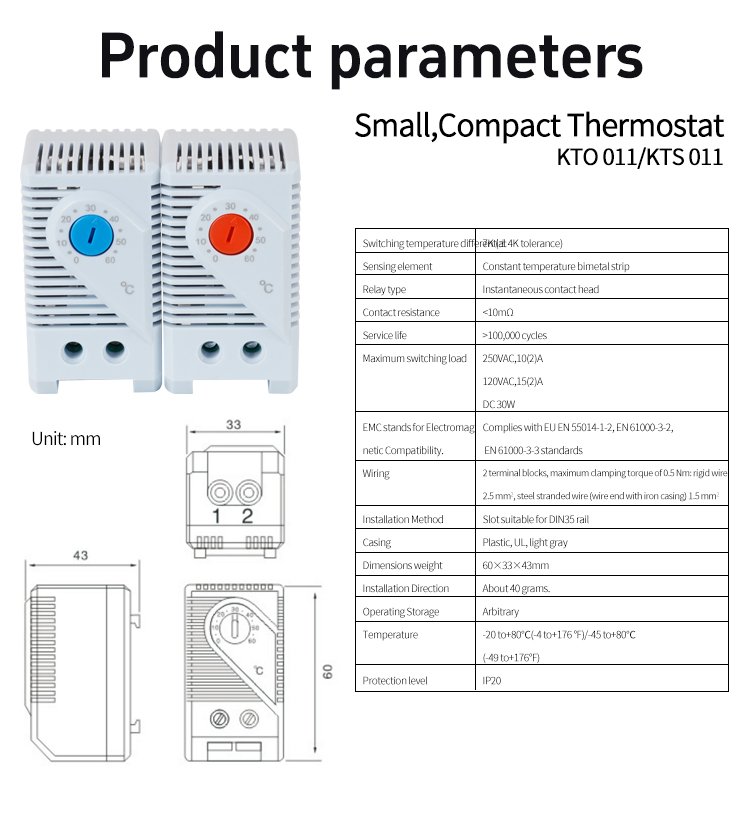

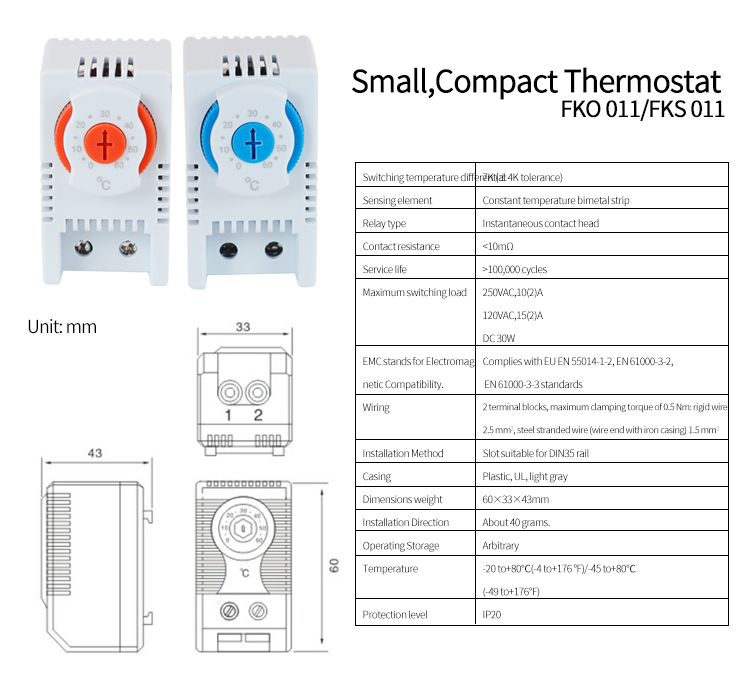

제품 매개 변수
| 전환 온도 차이 | 감지 요소 | 릴레이 유형 | 접촉 저항 | 서비스 수명 | 최대 스위칭로드 | 전자기 호환성에 대한 EMC 표준 | |
| 7K ( ± 4K 내성) | 일정한 온도 바이메탈 스트립 | 순간 접촉 헤드 | <10mΩ | > 100,000 사이클 | 250VAC, 10 (2) A 120VAC, 15 (2) A DC30W | EU EN 55014-1-2, EN 61000-3-2, EN 61000-3-3 표준을 준수합니다. | |
| 배선 | 설치 방법 | 포장 | 치수 중량 | 설치 방향 | 작동 저장소 | 온도 | 보호 수준 |
| 2 단자 블록, 0.5 nm의 최대 클램핑 토크; 딱딱한 와이어 2.5mm², 강철 가닥 와이어 (와이어 엔드 아이언 케이싱) 1.5mm² | DIN35 레일에 적합한 슬롯 | 플라스틱, ul, 밝은 회색 | 60 × 33 × 43mm | 약 40 그램 | 임의 | -20 ~ +80 ° C (-4 ~ +176 ° F)/-45 ~ +80 ° C (-49 ~ +176 ° F) | IP20 |

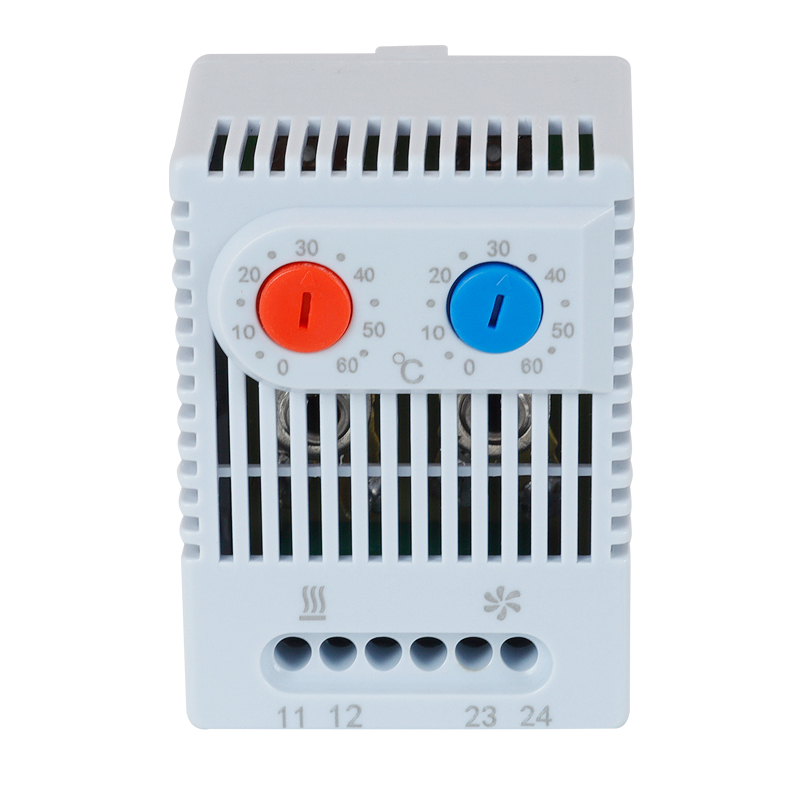

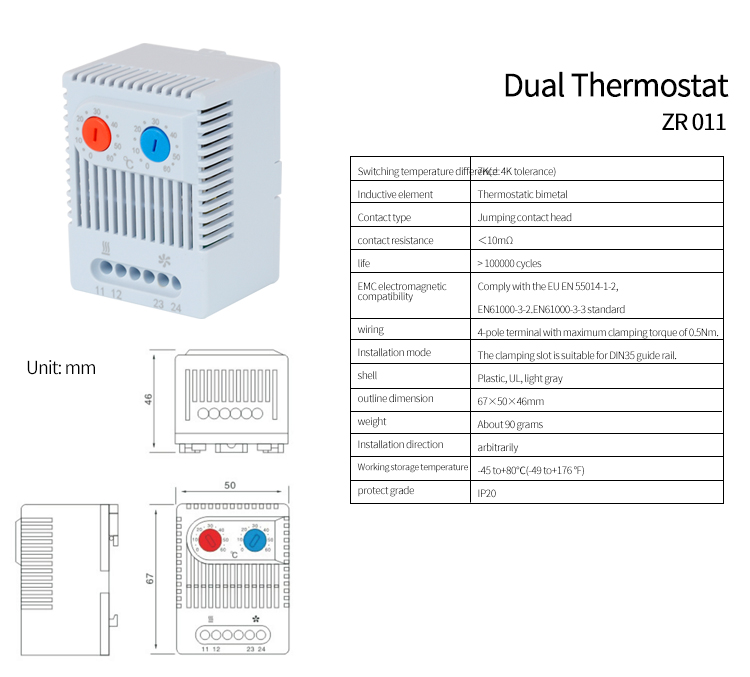

이중 온도 조절기 ZR 011 매개 변수 테이블
| 전환 온도 차이 | 유도 요소 | 연락처 유형 | 접촉 저항 | 삶 | EMC 전자기 호환성 | 작업 저장 온도 |
| 7K ± 4K (공차 포함) | 온도 조절이 바이 메탈 | 점프 접촉 헤드 | <10mΩ | > 100,000 사이클 | EU EN 55014-1-2, EN 61000-3-2, EN 61000-3-3 표준을 준수합니다. | -40 ~ +80 ° C (-49 ~ +176 ° F) |
| 배선 | 설치 모드 | 껍데기 | 개요 차원 | 무게 | 설치 방향 | 보호 등급 |
| 최대 클램핑 토크가 0.5nm 인 4 극 터미널 | 클램핑 슬롯은 DIN35 가이드 레일에 적합합니다 | 플라스틱, ul, 밝은 회색 | 67*50*46mm | 약 90 그램 | 임의 | IP20 |

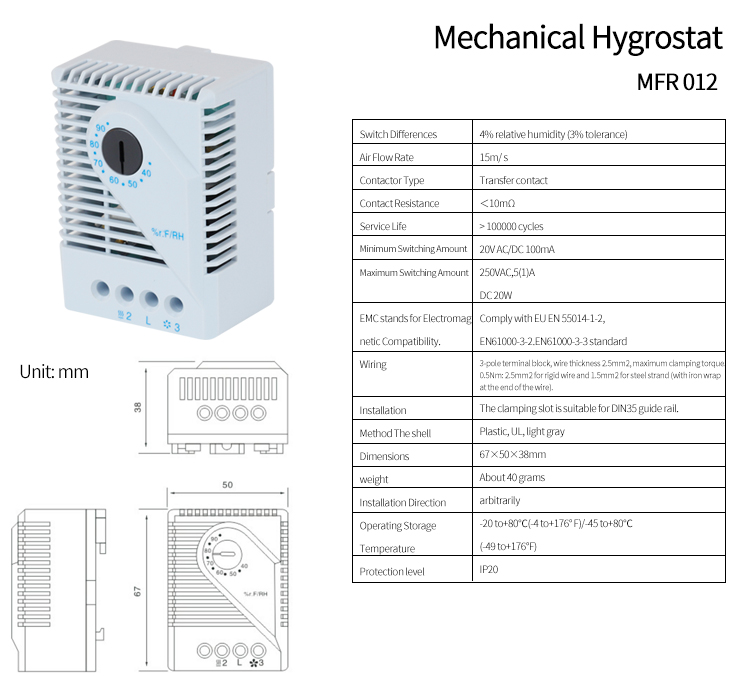

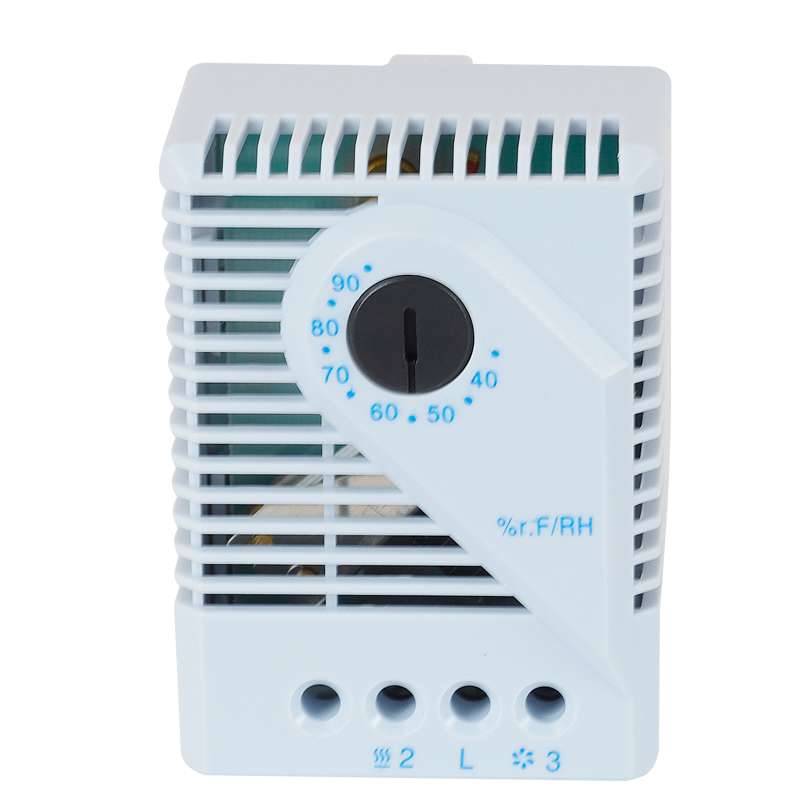

기계식 hygrostat MFR 012 매개 변수 테이블
| 스위치 차이 | 공기 유량 | 접촉기 유형 | 접촉 저항 | 서비스 수명 | 최소 전환량 | 최대 전환량 | Electromag Netic 호환성에 대한 EMC 표준 |
| 4% 상대 습도 (3% 내성) | 15m/s | 전송 연락처 | <10mΩ | > 100000 사이클 | 20V AC/DC 100MA | 250VAC, 5 (1) A DC 20W | EU EN 55014-1-2, EN 61000-3-2, EN 61000-3-3 표준을 준수하십시오 |
| 배선 | 설치 | 방법 쉘 | Dimensions | 무게 | 설치 방향 | 작동 저장 온도 | 보호 수준 |
| 3 극 터미널 블록, 와이어 두께 2.5mm², 최대 클램핑 토크 0.5nm : 강성 와이어의 경우 2.5mm² 및 스틸 가닥의 경우 1.5mm² (와이어 끝에 철제 랩 포함) | 클램핑 슬롯은 DIN35 가이드 레일에 적합합니다 | 플라스틱, ul, 밝은 회색 | 67 × 50 × 38mm | 약 40 그램 | 임의로 | -20 ~ +80 ° C (-4 ~ +176 ° F)/-45 ~ +80 ° C (-49 ~ +176 ° F) | IP20 |

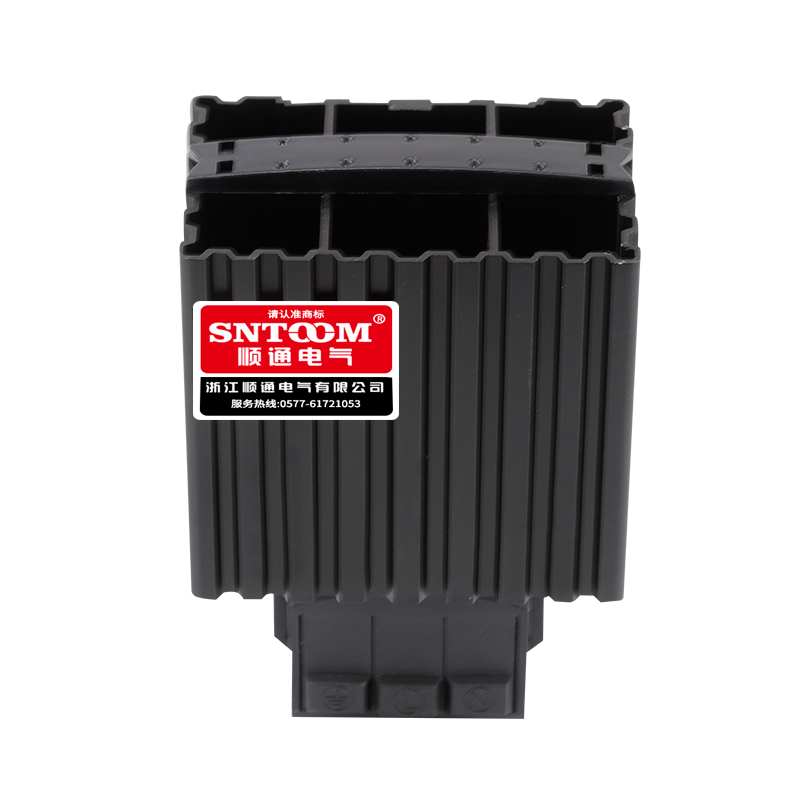

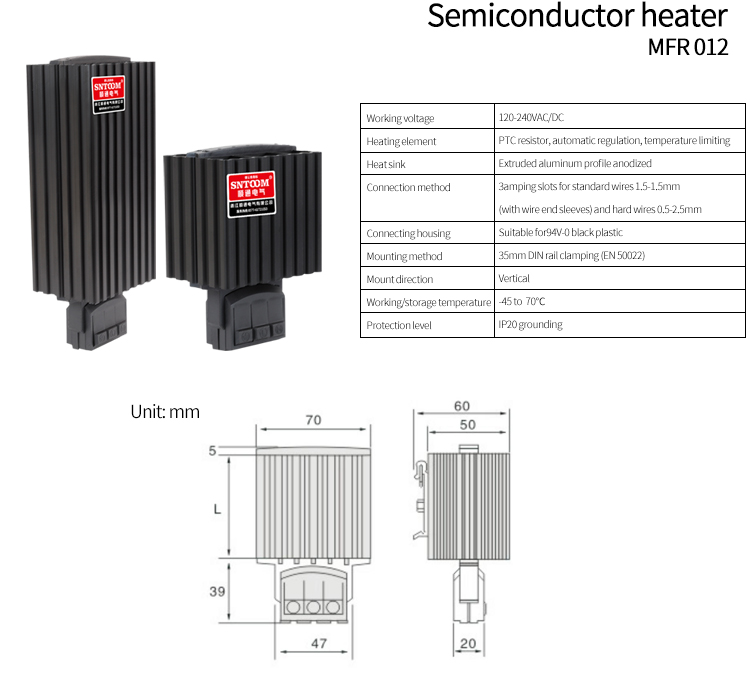

반도체 히터 MFR 012 파라미터 테이블
| 작동 전압 | 가열 요소 | 방열판 | 연결 방법 | |
| 120-240VAC/DC | PTC 저항, 자동 조절, 온도 제한 | 압출 알루미늄 프로파일이 양극화되었습니다 | 표준 와이어 용 3 램프 슬롯 1.5-1.5mm (와이어 엔드 슬리브 포함) 및 하드 와이어 0.5-2.5mm | |
| 연결 주택 | 장착 방법 | 마운트 방향 | 작업/저장 온도 | 보호 수준 |
| 94V-0 검은 플라스틱에 적합합니다 | 35mm DIN 레일 클램핑 (EN 50022) | 수직의 | -45 ~ 70 ° C | IP20 접지 |

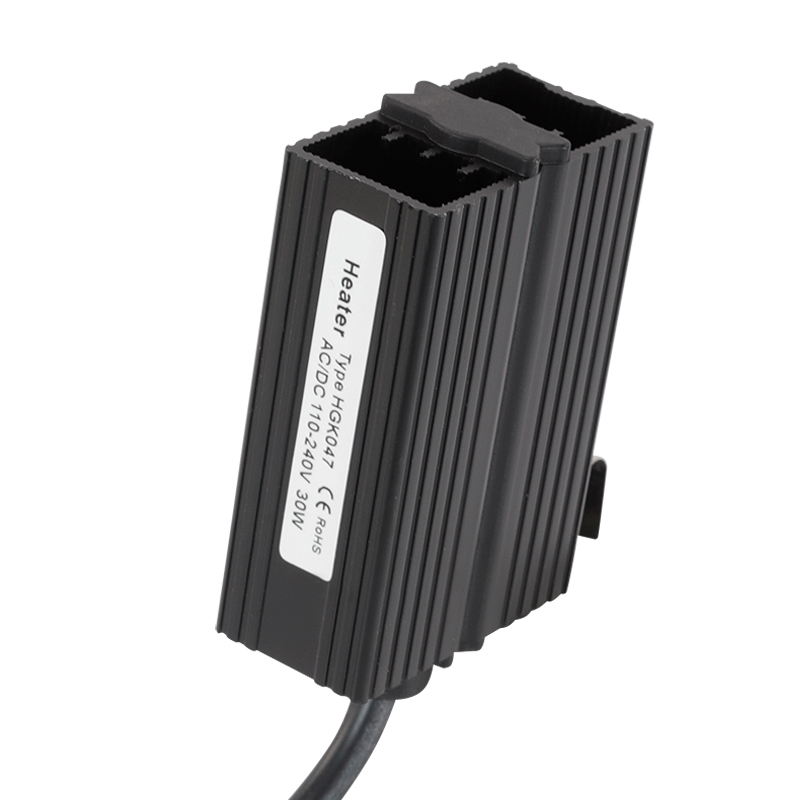

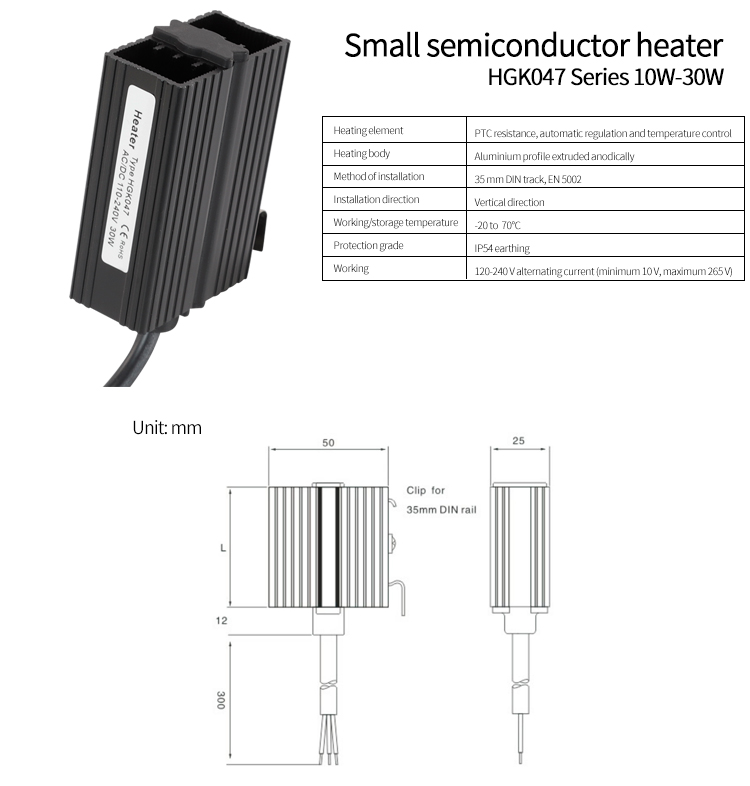

작은 반도체 히터 HGK047 시리즈 10W-30W 매개 변수 테이블
| 가열 요소 | 난방 몸 | 설치 방법 | 설치 방향 | 작업/저장 온도 | 보호 등급 | 일하고 있는 |
| PTC 저항, 자동 조절 및 온도 제어 | 알루미늄 프로파일은 양극으로 압출되었습니다 | 35mm DIN 트랙, EN 50022 | 수직 방향 | -20 ~ 70 ° C | IP54 접지 | 120-240 V 교대 전류 (최소 10V, 최대 265 V) |

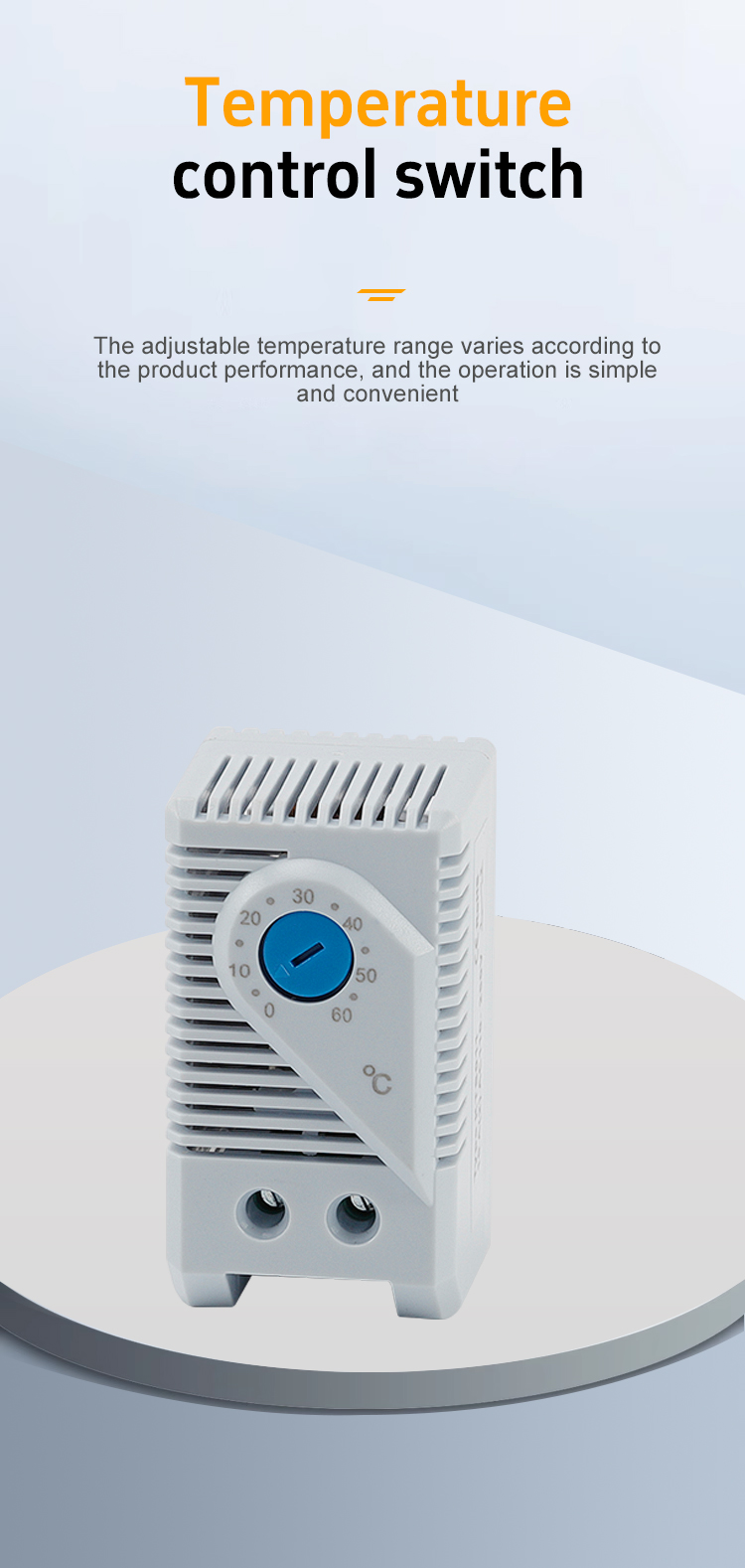

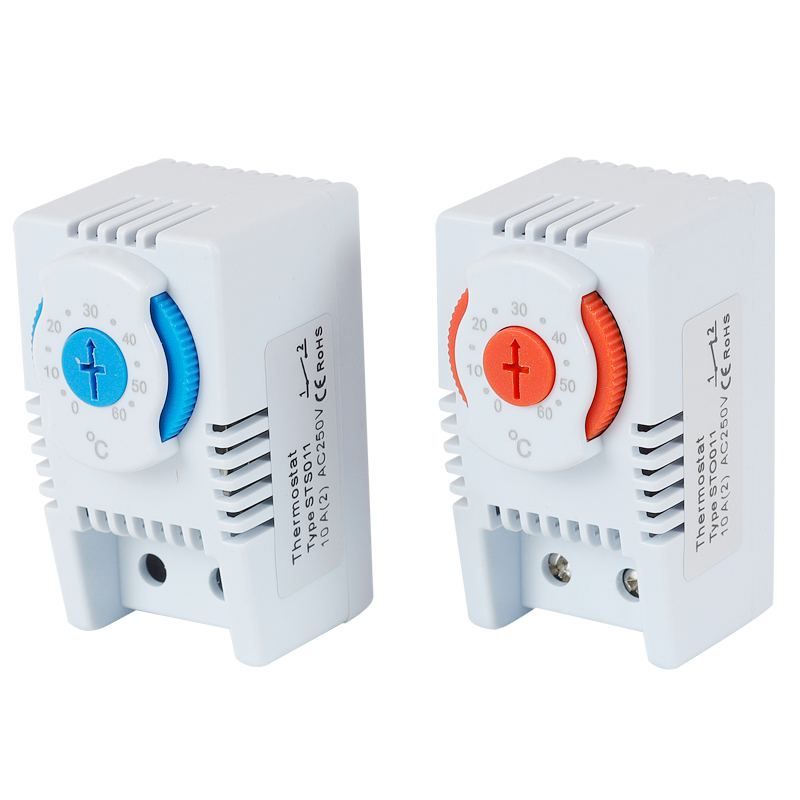

작고 소형 온도 조절 장치 소개
온도 제어 장치의 영역에서 작고 소형 온도 조절 장치는 혁신적이고 효율적인 솔루션으로 두드러집니다. 미니어처 온도 조절기 또는 휴대용 미니 온도 조절 장치 컨트롤러라고도하는이 장치는 정밀, 휴대 성 및 사용 편의성을 단일 소형 패키지로 결합합니다.
이 작은 온도 조절 장치의 핵심은 매우 민감한 온도 제어기입니다. 정확하고 안정적인 온도 조절을 보장하여 정확한 열 관리를 요구하는 응용 프로그램에 이상적입니다. 컨트롤러의 소형 구조와 높은 하급 외부 쉘은 내부 구성 요소를 보호 할뿐만 아니라 내구성과 수명에 기여하여 매일 사용의 요구를 견딜 수 있도록합니다.
이 온도 컨트롤러의 눈에 띄는 기능 중 하나는 소형 구조입니다. 크기가 작지만 강력한 기능을 포장하여 다양한 설정에서 안정적인 성능을 제공합니다. 케이싱의 경도가 높으면 영향 및 환경 적 요인에 대한 저항력을 보장하여 신뢰성을 높입니다.

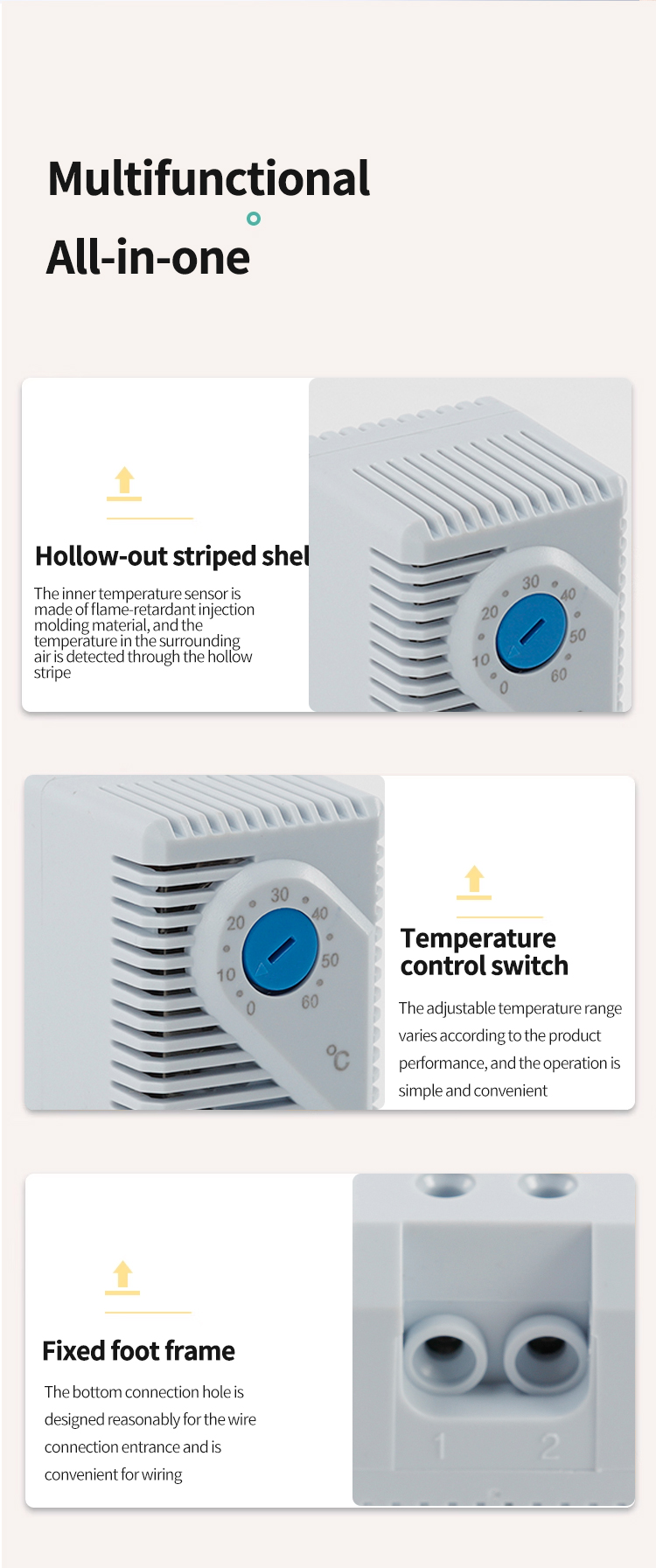

이 작고 소형 온도 조절기는 몇 가지 주요 이점을 자랑합니다. 미니어처 크기는 단단한 공간에서 유연한 배치를 허용하므로 공간이 프리미엄 인 응용 프로그램에 적합합니다. 사용자 친화적 인 인터페이스는 온도 설정을 조정하기위한 간단한 컨트롤로 쉽게 작동합니다. 또한 편리한 배선을위한 하단 터미널이있어 설치를 단순화합니다. 고정 풋 프레임은 안정적인 장착을 제공하여 장치가 제자리에 제자리에 유지되도록합니다.
또한 탁월한 제어 감도를 제공하여 정확한 온도 조정이 가능합니다. 건설에 사용 된 단열재는 효율적인 열 관리를 보장하는 반면, 강력한 설계는 장기 신뢰성을 보장합니다.
결론적으로, 작고 소형 온도 조절 장치는 다목적이고 신뢰할 수있는 온도 제어 솔루션입니다. 온도 컨트롤러, 소형 온도 조절기 또는 휴대용 미니 온도 조절 장치 컨트롤러라고하든이 장치는 컴팩트하고 내구성있는 패키지에서 뛰어난 성능을 제공합니다. 정밀도, 이식성 및 사용 편의성의 조합은 광범위한 응용 프로그램에 이상적인 선택입니다.
