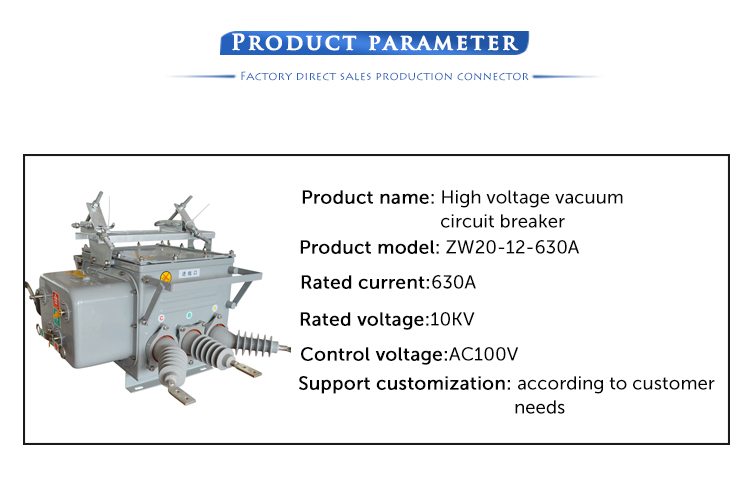

실외 맞춤형 10kV 33kV ZW20-12-630A 고전압 진공 회로 차단기

ZW20-12 진공 회로 차단기

진공 회로 차단기가 장착 된 진공 회로 차단기는 안정된 브레이크 용량과 위험한 폭발 위험을 보장합니다. 이 장치는 안전하고 유지 보수가 필요없는 가볍고 가벼운 무게이며 기계 작동에는 긴 수명이 필요합니다. 회로 차단기는 SF6 또는 N2로 채워진 알코올 덮개로 캡슐화되어 고온 및 고습도 응용을위한 방지 및 수분 보호 기능이 있습니다. 회로 차단기에는 3 상 CT가 장착되어 있으며 지능형 컨트롤러에 의한 분석을 위해 3 상 전류를 출력합니다. 회로 차단기의 작동은 전기, 수동 또는 원격 제어 될 수 있습니다. 작동 메커니즘은 링 쉴드의 느슨해 함에 영향을주지 않고 자유롭게 교체 될 수 있습니다. 서비스 수명은 최대 10000 회입니다. 이 제품은 Recloser, Sectionalizer, Load Switch 및 Coupling 스위치로 컨트롤러와 함께 사용할 수 있습니다.

작업 등록 :

1. 태도 : ≤ 2000m.

2. 기온 : -30 ℃ ~ + 40 ℃

3. 풍속 : ≤ 35m / s.

4. 해상 수준의 높이 : ≤ 2500m.

5. 지진 강도; 빈번한 지진이 없습니다

6. 오염의 정도 : 레벨 III.

주요 기술 데이터 :

정격 전압 : 12KV.

정격 전류 : 630A.

정격 단락 차단 전류 : 20 / 25kA.

현재 스탠드가있는 짧은 시간 : 20/4 ka / s

정격 피크 견딜 전류 : 50kA.

1 분 Poer 주파수 견딜 전압 : 42KV.

가벼운 충동 견딜 전압 : 75KV.

기계 작동시 기대 수명 : 10000 회
