S13-M100-200-315KVA
SNTOOM
S13-M.RL-80-1600/10 유형 완전히 밀봉 된 오일 이량제 변압기는 AC 50Hz, 정격 작동 전압 10kV 및 전력 시스템의 아래에 적합합니다. 분포 변압기의 먼지가 많은 장소.
작업 조건
고도 : 1000m 이하; ◆ 주변 온도 : -40 ~ ~+40 ℃.

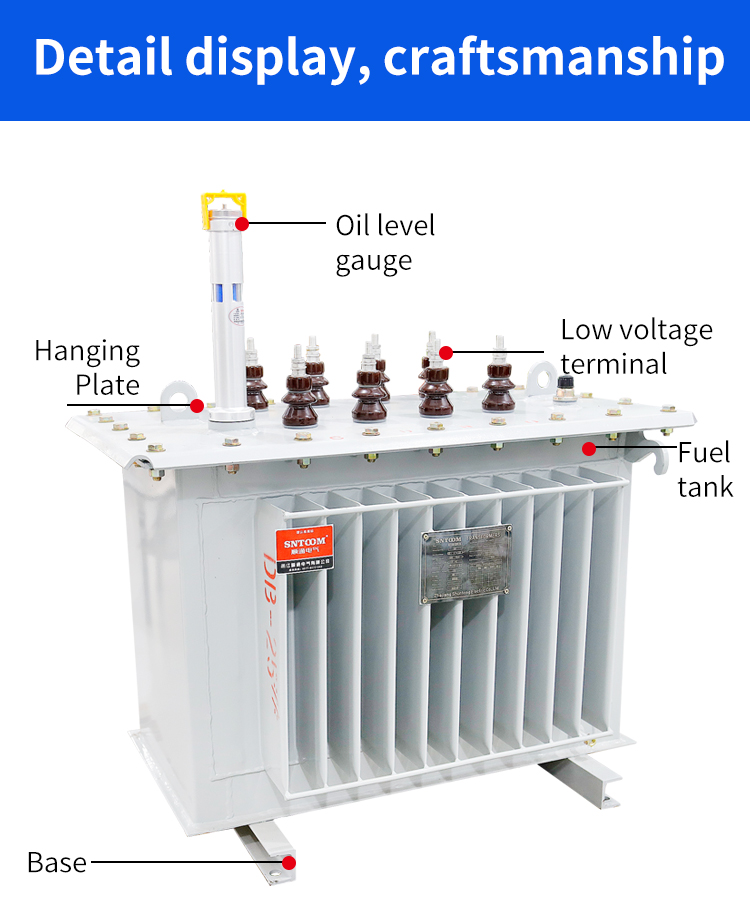

구조적 특성
철 코어
재료 성능은 2A7ZH100 콜드 롤 실리콘 스틸 시트 이상입니다. 3 단계 3 열 3 차원 대칭 구조, 가장 짧고 가장 균형 잡힌 3 상 자기 회로가 있습니다. 특수 코어 와인딩 머신의 얇은 강철 스트립, 압력 균일 성 및 압박감에 의한 각 그룹 (롤) 칩; 진공 어닐링 처리에 의한 핵심 프레임, 응력을 제거하고 전자기 특성을 향상시킵니다. 삼각형 철 코어는 절단 및 펀칭 가공이 필요하지 않아 가로 및 세로 이음새의 전통적인 철 코어를 제거하여 자기 저항이 줄어 듭니다. 코어 컬럼 단면 (Core Column Crossection)은 가장 큰 충전 계수의 핵심, 삼각형 3 차원 구조의 핵심이므로 3 상 자기 회로가 가장 짧고 가장 짧아서 사람들이 꿈꾸는 이상적인 변압기 핵심 구조의 실현.
굴곡

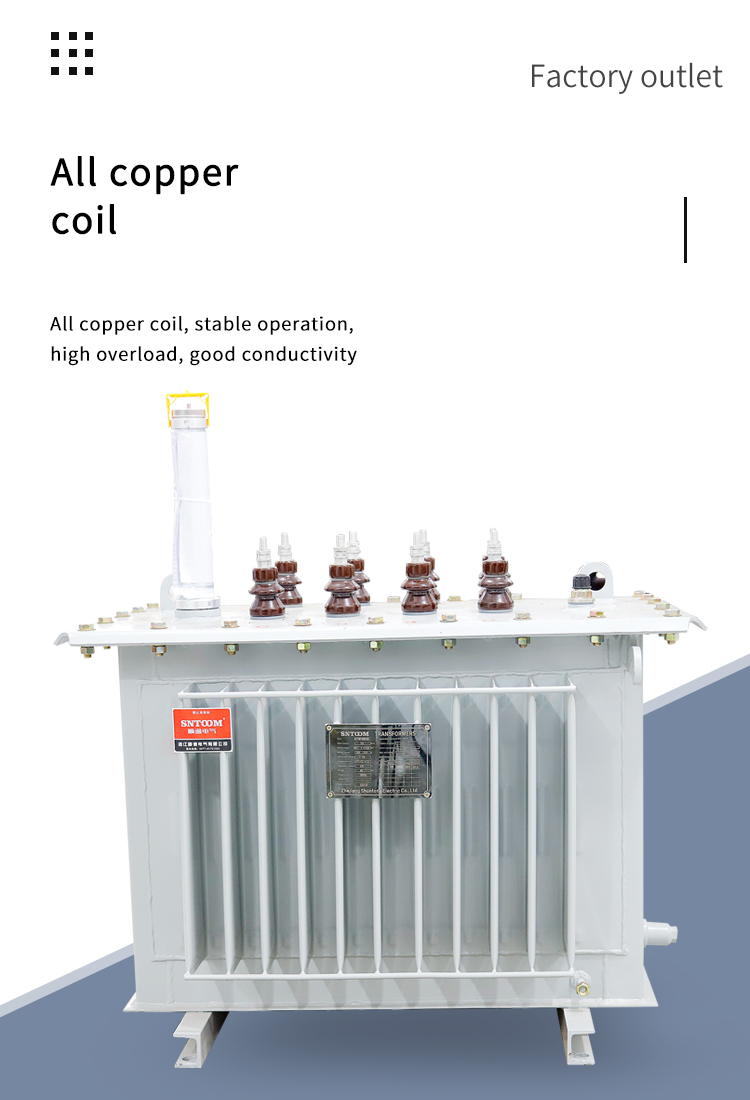

권선은 복잡한 오일 채널로 만들어졌으며 페인트로 함침되지 않고 조임 테이프로 묶습니다. 권선은 모두 구리 코어 코일입니다. 고전압 권선에는 탭 전압의 요구 사항에 해당하는 탭이 있으며, 이는 탭 체인저로 이어지고 상자 덮개에 장착되어 전원 공급 장치를 차단 한 후에 만 탭 전압으로 변경할 수 있습니다.

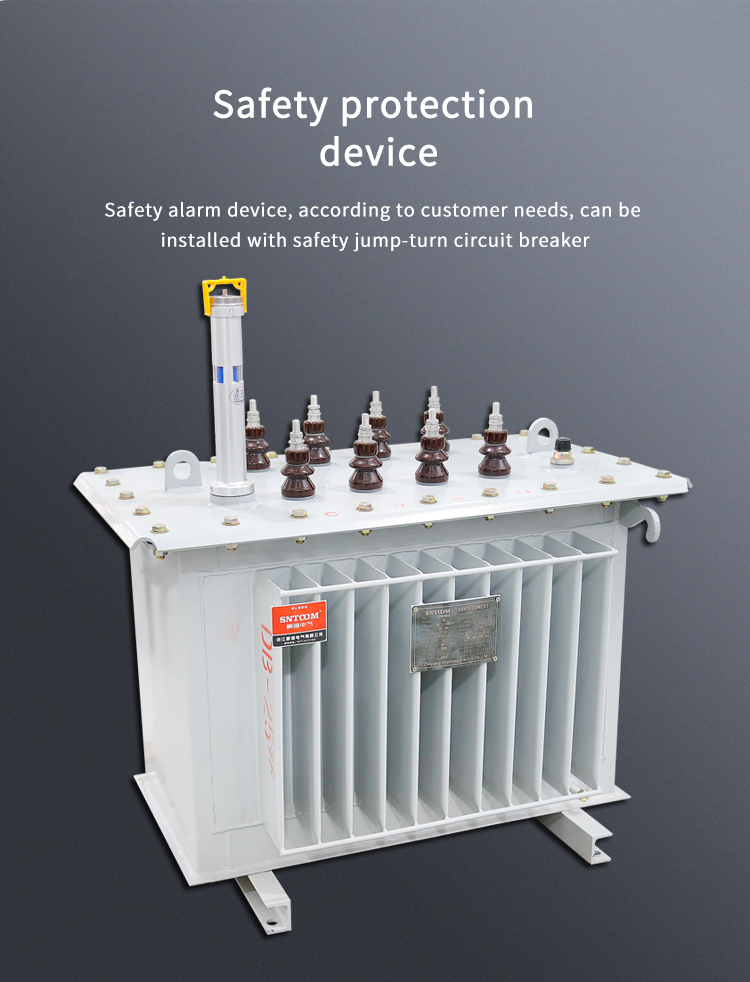

안전 보호 장치
80 ~ 1600kva 변압기에는 압력 릴리프 밸브가 장착되어 있습니다. 사용자 요구 사항에 따라 경보 및 트립 터미널이있는 가스 계전기를 설치할 수 있습니다.
오일 온도 측정 장치
변압기 오일 탱크 변압기 오일 탱크는 골판지 벽으로 구성되며, 표면은 먼지 정전기 분무를 채택하며 페인트 필름은 단단합니다. 골판지 라디에이터는 냉각 기능뿐만 아니라 "호흡 "기능을 가지고 있으며, 골판지 라디에이터의 탄성은 온도 상승 및 하락으로 인한 변압기 오일 부피의 변화를 보상 할 수 있습니다. 따라서 밀봉 된 변압기에는 오일 저장 캐비닛이 없으므로 변압기의 전체 높이가 줄어 듭니다. 밀봉 된 변압기, 진공 오일 주입 공정은 어셈블리에 사용되며, 이는 변압기의 수분을 완전히 제거하고 변압기 오일은 공기와 접촉하지 않습니다. 변압기로의 산소 및 수분 침입을 효과적으로 방지하고 변압기 절연 분해 및 변압기 오일 노화의 가능성을 초래하므로 정기적으로 오일 샘플 테스트를 수행하지 마십시오.
S13-M.RL-80-1600/10 유형 완전히 밀봉 된 오일 이량제 변압기는 AC 50Hz, 정격 작동 전압 10kV 및 전력 시스템의 아래에 적합합니다. 분포 변압기의 먼지가 많은 장소.
작업 조건
고도 : 1000m 이하; ◆ 주변 온도 : -40 ~ ~+40 ℃.
구조적 특성
철 코어
재료 성능은 2A7ZH100 콜드 롤 실리콘 스틸 시트 이상입니다. 3 단계 3 열 3 차원 대칭 구조, 가장 짧고 가장 균형 잡힌 3 상 자기 회로가 있습니다. 특수 코어 와인딩 머신의 얇은 강철 스트립, 압력 균일 성 및 압박감에 의한 각 그룹 (롤) 칩; 진공 어닐링 처리에 의한 핵심 프레임, 응력을 제거하고 전자기 특성을 향상시킵니다. 삼각형 철 코어는 절단 및 펀칭 가공이 필요하지 않아 가로 및 세로 이음새의 전통적인 철 코어를 제거하여 자기 저항이 줄어 듭니다. 코어 컬럼 단면 (Core Column Crossection)은 가장 큰 충전 계수의 핵심, 삼각형 3 차원 구조의 핵심이므로 3 상 자기 회로가 가장 짧고 가장 짧아서 사람들이 꿈꾸는 이상적인 변압기 핵심 구조의 실현.
굴곡
권선은 복잡한 오일 채널로 만들어졌으며 페인트로 함침되지 않고 조임 테이프로 묶습니다. 권선은 모두 구리 코어 코일입니다. 고전압 권선에는 탭 전압의 요구 사항에 해당하는 탭이 있으며, 이는 탭 체인저로 이어지고 상자 덮개에 장착되어 전원 공급 장치를 차단 한 후에 만 탭 전압으로 변경할 수 있습니다.
안전 보호 장치
80 ~ 1600kva 변압기에는 압력 릴리프 밸브가 장착되어 있습니다. 사용자 요구 사항에 따라 경보 및 트립 터미널이있는 가스 계전기를 설치할 수 있습니다.
오일 온도 측정 장치
변압기 오일 탱크 변압기 오일 탱크는 골판지 벽으로 구성되며, 표면은 먼지 정전기 분무를 채택하며 페인트 필름은 단단합니다. 골판지 라디에이터는 냉각 기능뿐만 아니라 "호흡 "기능을 가지고 있으며, 골판지 라디에이터의 탄성은 온도 상승 및 하락으로 인한 변압기 오일 부피의 변화를 보상 할 수 있습니다. 따라서 밀봉 된 변압기에는 오일 저장 캐비닛이 없으므로 변압기의 전체 높이가 줄어 듭니다. 밀봉 된 변압기, 진공 오일 주입 공정은 어셈블리에 사용되며, 이는 변압기의 수분을 완전히 제거하고 변압기 오일은 공기와 접촉하지 않습니다. 변압기로의 산소 및 수분 침입을 효과적으로 방지하고 변압기 절연 분해 및 변압기 오일 노화의 가능성을 초래하므로 정기적으로 오일 샘플 테스트를 수행하지 마십시오.
