제품 설명
FSVR 라인 자동 전압 레귤레이터는 선 전압 변화를 추적하고 장치의 변환 비율을 자동으로 조정하여 안정된 출력 전압을 보장합니다. 입력 전압은 -20 % ~ + 10 % 범위에서 자동으로 조정될 수 있습니다. 그것은 특히 큰 전압 변동 또는 큰 전압 강하가있는 라인이있는 라인에 적합합니다. 이 피더 전압 레귤레이터는 35KV 라인의 중간 및 후면에서 6kV, 10kV에서 직렬로 설치되며 사용자의 전원 공급 장치 전압을 보장하고 라인의 라인 손실을 줄이기 위해 특정 범위 내에서 라인 전압이 조정됩니다. 또한 FSVR 피더 자동 전압 조정기는 주 변압기가 전압을 조정할 수있는 변전소에도 적합합니다. 전류 변압기의 출구면 에이 유형의 전압 조정기를 설치하여 출구 측의 버스 전압을 보장하십시오. 그것은 국가 농촌 전력망, 도시 전력망, 유전, 석탄, 화학 산업, 변전소 및 기타 분야에서 널리 사용됩니다.
특색
(1) 전체 장치에는 대용량, 저 손실, 소형 및 쉬운 설치 및 유지 보수가 가능합니다.
(2) 믿을 수있는 동작 및 고전압 조정 정확도로 전압 변화를 추적하여 3 상 On-Load 탭 스위치 기어 위치를 자동으로 조정합니다.
(3) 전압 기준, 동작 지연, 허용 범위, 시간의 한계는 필요에 따라 조정될 수 있으며, 파라미터 설정은 유연하고 편리합니다.
(4) 가장 높은 및 최저 기어 표시가있는 FSVR 온 - 부하 탭 체인저 기어 동작 및 현재 기어 위치의 수를 표시합니다.
(5) 기어 위치의 상한 및 하한 보호 기능으로, 제품의 신뢰성을 효과적으로 향상시키는 동작 시간 제한 기능;
(6) 컨트롤러에는 과전압 급속 드롭 및 아래쪽 전압 보호 기능이 있습니다. 라인이 과전압 또는 하부 전압 상태에 있으면 컨트롤러가 자동으로 잠급니다. 부하 탭 체인저의 안전한 작동을 보장하려면
(7) 컨트롤러는 혹독한 실외 환경에 적응할 수있는 높은 신뢰성 및 강한 간섭 능력을 갖는 산업용 등급의 제어 칩을 채택합니다.
(8) RS485 통신 인터페이스로, 제어기의 파라미터는 무선 통신 모듈을 통한 설치 지점에서 30m 이내에 관찰 및 수정 될 수있다.
(9) 클라우드 리모컨을 추가 할 수 있습니다.
제품 표준
1. 생산 설계 기준
JB8749-1998 전압 레귤레이터에 대한 일반적인 기술 요구 사항
GB1094-2013 전력 변압기
GB / T6451-2008 3 상 오일 침지 전력 변압기 기술적 인 파라미터 및 요구 사항
GB / T17468-1998 전력 변압기 선택 지침
GB10230-2007 부하 탭 체인저
GB / T1058-1989 온 애플리케이션 가이드 온 - 부하 탭 체인저
DL / T572-2010 전력 변압기 작동 규정
2. 사용을위한 기본 표준
FFSVR 라인 자동 전압 레귤레이터 설치 포인트 전압은 국가 표준 GB / T12325-2008 전원 전압 편차 표준을 충족시킵니다. 35KV 이상의 전원 공급 전압의 양수 및 음의 편차의 절대 값은 정격 전압의 10 %를 초과하지 않습니다. ; 20kV 및 3 위상 전원 전압의 허용 편차는 정격 전압의 ± 7 %입니다. 220V 단상 전원 전압의 허용 편차는 정격 전압의 + 7 %, -10 %입니다.
기술적 인 매개 변수
1. 환경 조건
1.1 고도 : ≤2000m.
1.2 주변 온도 : -25 ℃ ~ + 45 ℃
1.3 상대 습도 : 90 % 미만
1.4 오염 방지 능력 : 레벨 III.
1.5 설치 틸트 : <2 %
1.6 장치의 절연 성능에 심각한 영향을 미치는 장치 주위에는 더러워 지거나 부식성이 없으며 작업장에서 화재 및 폭발의 위험이 없으며 심각한 진동이 없습니다.
참고 : 작업 환경이 위의 조건을 초과하면 사용자는 주문시 특별한 지침이 필요합니다.

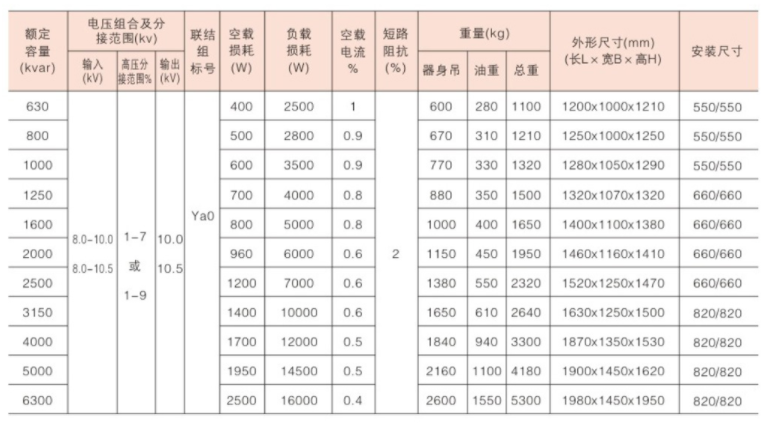

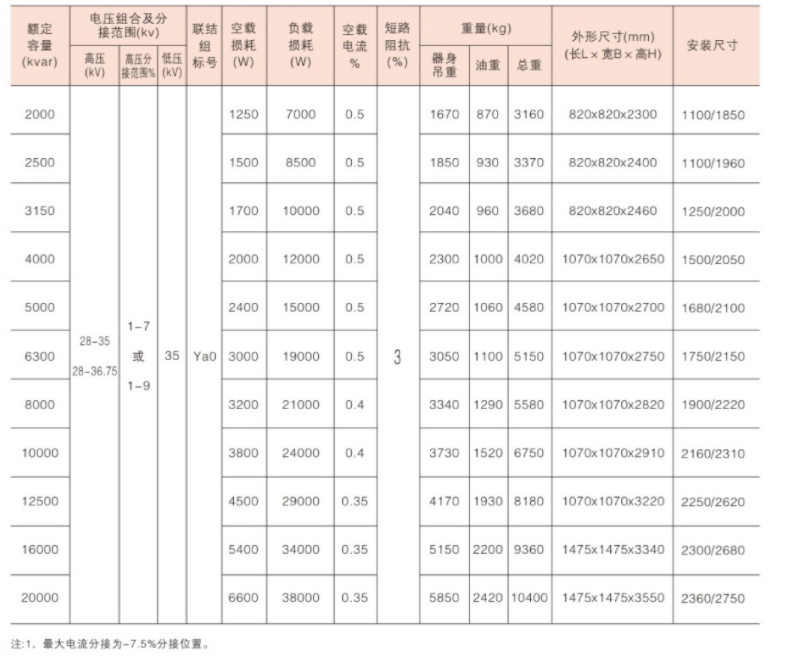

2. 기술적 인 매개 변수
2.1 정격 수용량 : 630kva, 800kva, 1000kva, 1250kva, 1600kva, 2000kva, 3150kva, 4000kva, 5000kva 6300kva, 8000kva 10000kva, 등등. 특별한 사양을 사용자 정의 할 수 있습니다.
2.2 정격 전압 : 0.4kV, 6kV, 10kV, 35kV
2.3 주파수 속도 : 50 Hz.
2.4 전압 조정 범위 : -20 % ~ + 20 %
2.5 기어 : 7-9 기어
2.6 연결 그룹 : YA0.
2.7. 변압기 오일 등급 : 25 #, 45 #
2.8 냉각 방법 : Onan.
2.9 절연 수준 : LI60KV / AC25KV (6KV), LI75KV / AC35KV (10KV), LI200KV / AC85KV (35KV)
2.10 FFSVR 라인 자동 압력 조절기는 오일 온도 표시 및 압력 방출 밸브가있는 완전히 밀폐 된 골판지 오일 탱크를 채택하고; 탱크에는 내장 된 신호 전원 공급 장치 및 샘플링 PT가 내장되어 컨트롤러에 대한 샘플링 신호 및 작동 전력을 제공합니다.
3. 레귤레이터 스위치의 기본 매개 변수 :
3.1 각 스위치의 저항 : 부하 탭 체인저의 수와 관련이 있습니다 <500μΩ
3.2 한 번에 전기 작동 시간 전환 : 10S
3.3 스위치 전환 저항의 스위칭 시간 : 15 ~ 24ms
3.4 정격 용량의 스위치의 접점의 전기 수명 :> 50000 번
3.5 기계 생활 스위치 :> 500000 번
3.6 스위칭 전환 모드 : 단일 저항 또는 이중 저항
4. 레귤레이터의 성능 매개 변수 :
4.1 전원 공급 장치 : AC / DC 110-450V.
4.2 정격 주파수 : 50Hz.
4.3 최대 전력 소비 : 25W.
4.4 아날로그 입력 : 2 전압 (0-250V)
4.5 스위치 입력 : 10 웨이 빈 연락처 입력
4.6 스위치 출력 : 2 웨이 (AC250V / 380V L6A)
4.7 측정 정확도 : 전압 (0.5 %)
4.8 방지 방지 수준 : IEC61000-4 : 1995 수준의 요구 사항을 충족
